Casting suspension

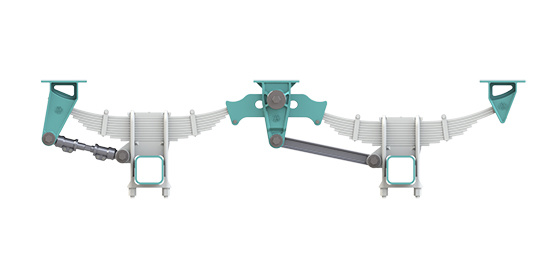

| ICASTING SUSPENSION I | |||||||
| Casting Suspension I Specification | |||||||
| Item No. | Axle Load （T） |
Pcs×Thickness×Width （mm） |
Axle Tube（mm） | L1(mm) | L2(mm) | L3(mm) | L4(mm) |
| ATREC01-00 | 12×2 | 11×14×90 | 120×140 | 1360 | 1190 | 509 | 535 |
| IICASTING SUSPENSION II | ||||||||||

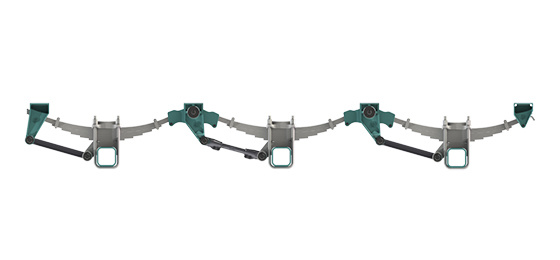

| Tri-Axle Suspension Specification | ||||||||||
| Item No. | Capacity （T） |
Pcs×Thickness×Width （mm） |
Axle Beam（mm） | L1(mm) | L2(mm) | L3(mm) | L4(mm) | H1(mm) | H2(mm) | H3(mm) |
| ATROF1538-425-03B | 12×3 | 8×13×75 | □150 | 1538 | 1283 | 514 | 549 | 475 | 450 | 425 |
| ATROF1360-425-03B | 12×3 | 8×13×75 | □150 | 1360 | 1194 | 514 | 464 | 475 | 450 | 425 |
| ATROY1538-425-03B | 12×3 | 8×13×75 | Ø127 | 1538 | 1283 | 514 | 549 | 475 | 450 | 425 |
| ATROY1360-425-03B | 12×3 | 8×13×75 | Ø127 | 1360 | 1194 | 514 | 464 | 475 | 450 | 425 |

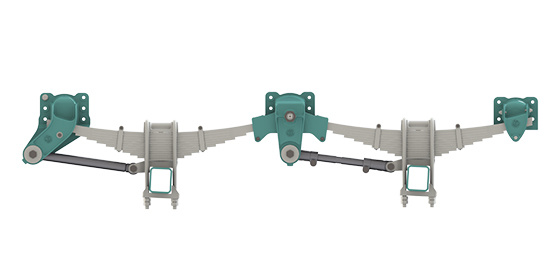

| Tandem-Axle Suspension Specification | |||||||||
| Item No. | Capacity （T） |
Pcs×Thickness×Width （mm） |
Axle Beam（mm） | L1(mm) | L2(mm) | L3(mm) | L4(mm) | H1(mm) | H2(mm) |
| ATROF1538-425-02B | 12×2 | 8×13×75 | □150 | 1538 | 1283 | 514 | 549 | 450 | 425 |
| ATROF1360-425-02B | 12×2 | 8×13×75 | □150 | 1360 | 1194 | 514 | 464 | 450 | 425 |
| ATROY1538-425-02B | 12×2 | 8×13×75 | Ø127 | 1538 | 1283 | 514 | 549 | 450 | 425 |
| ATROY1360-425-02B | 12×2 | 8×13×75 | Ø127 | 1360 | 1194 | 514 | 464 | 450 | 425 |
| IIICASTING SUSPENSION III | ||||||||||
| ri-Axle Suspension Specification | ||||||||||
| Item No. | Capacity （T） |
Pcs×Thickness×Width （mm） |
Axle Beam（mm） | L1(mm) | L2(mm) | L3(mm) | L4(mm) | H1(mm) | H2(mm) | H3(mm) |
| AT-YTF1315-440-03 | 13×3 | 10×13×75 | □150 | 1315 | 1102 | 445 | 520 | 490 | 465 | 440 |
| AT-YTF1360-440-03 | 13×3 | 10×13×75 | □150 | 1360 | 1194 | 445 | 550 | 490 | 465 | 440 |
| AT-YTF1232-440-03 | 13×3 | 10×13×75 | □150 | 1232 | 1054 | 445 | 470 | 490 | 465 | 440 |
| AT-YTY1315-425-03 | 13×3 | 10×13×75 | Ø127 | 1315 | 1102 | 445 | 520 | 465 | 440 | 415 |
| AT-YTY1360-425-03 | 13×3 | 10×13×75 | Ø127 | 1360 | 1194 | 445 | 550 | 465 | 440 | 415 |
| AT-YTY1232-425-03 | 13×3 | 10×13×75 | Ø127 | 1232 | 1054 | 445 | 470 | 465 | 440 | 415 |
| andem-Axle Suspension Specification | ||||||||||
| Item No. | Capacity （T） |
Pcs×Thickness×Width （mm） |
Axle Beam（mm） | L1(mm) | L2(mm) | L3(mm) | L4(mm) | H1(mm) | H2(mm) | |
| AT-YTF1315-440-02 | 13×2 | 10×13×75 | □150 | 1315 | 1102 | 445 | 520 | 465 | 440 | |
| AT-YTF1315-440-02 | 13×2 | 10×13×75 | □150 | 1360 | 1194 | 445 | 550 | 465 | 440 | |
| AT-YTF1232-440-02 | 13×2 | 10×13×75 | □150 | 1232 | 1054 | 445 | 470 | 465 | 440 | |
| AT-YTY1315-425-02 | 13×2 | 10×13×75 | Ø127 | 1315 | 1102 | 445 | 520 | 465 | 440 | |
| AT-YTY1360-425-02 | 13×2 | 10×13×75 | Ø127 | 1360 | 1194 | 445 | 550 | 465 | 440 | |
| AT-YTY1232-425-02 | 13×2 | 10×13×75 | Ø127 | 1232 | 1054 | 445 | 470 | 465 | 440 | |
