Single point suspension

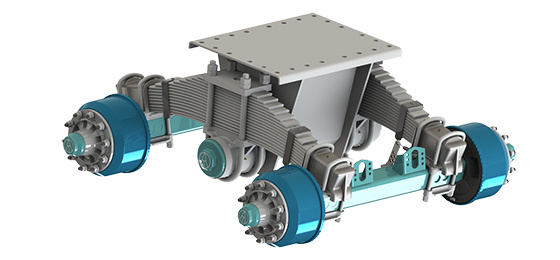

| Low Mounting Bogie Specification | |||||||||||
| Item No. | Capacity（Kg） | Bearing | Track （mm） |
Axle Beam（mm） | Wheel Base （mm） |
Leaf Spring Center Distance （mm） |
Spring With /QTY（mm） |
Brake Size（mm） | Wheel Fixing | Studs（mm） | Recommend Wheel Rim |
| AT24DDA1-00 | 24000 | 33213 33118 |
1840 | □150 | 1400 | 980 | 90×18 | Ø420×200 | Ø335 | 10-M22×1.5 | 7.5V-20 |
| AT28DDA1-00 | 28000 | 33215 32219 |
1840 | □150 | 1550 | 900 | 120×19 | Ø420×200 | Ø335 | 10-M22×1.5 | 8.0V-20 |
| AT32DDA1-00 | 32000 | 32314 32222 |
1850 | □150 | 1550 | 900 | 120×17 | Ø420×200 | Ø335 | 10-M22×1.5 | 8.0V-20 |
| AT24DDX1-00 | 24000 | 33213 33118 |
1840 | □150 | 1400 | 980 | 90×18 | Ø420×200 | Ø335 | 6-M20×2 | 8.5-24 |
| AT28DDX1-00 | 28000 | 33215 32219 |
1840 | □150 | 1550 | 900 | 120×19 | Ø420×200 | Ø335 | 6-M20×2 | 8.5-24 |
| AT32DDX1-00 | 32000 | 32314 32222 |
1850 | □150 | 1550 | 900 | 120×17 | Ø420×200 | Ø335 | 6-M20×2 | 8.5-24 |

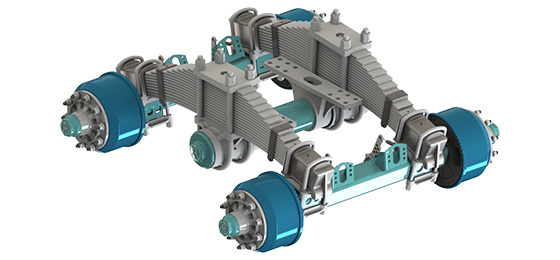

| Germany Drum Bogie Specification | ||||||||||||
| Item No. | Capacity（Kg） | Bearing | Track （mm） |
Axle Beam（mm） | Wheel Base （mm） |
Leaf Spring Center Distance （mm） |
Spring Width /QTY（mm） |
Panel Dimension （mm） |
Brake Size（mm） | Wheel Fixing | Studs（mm） | Recommend Wheel Rim |
| AT24DXA1-00 | 24000 | 33213 33118 |
1840 | □150 | 1400 | 900 | 90×18 | 980×700×12 | Ø420×180 | Ø335 | 10-M22×1.5 | 7.5V-20 |
| AT24DXA2-00 | 24000 | 33213 33118 |
1840 | □150 | 1400 | 900 | 90×18 | 980×700×12 | Ø420×200 | Ø335 | 10-M22×1.5 | 7.5V-20 |
| AT24DXB2-00 | 24000 | 33213 33118 |
1840 | □150 | 1400 | 980 | 90×18 | 1060×700×12 | Ø420×200 | Ø335 | 10-M22×1.5 | 7.5V-20 |
| AT28DXA2-00 | 28000 | 33215 32219 |
1840 | □150 | 1550 | 900 | 120×19 | 980×800×12 | Ø420×200 | Ø335 | 10-M22×1.5 | 8.0V-20 |
| AT32DXA2-00 | 32000 | 32314 32222 |
1850 | □150 | 1550 | 900 | 120×17 | 980×800×12 | Ø420×200 | Ø335 | 10-M22×1.5 | 8.0V-20 |

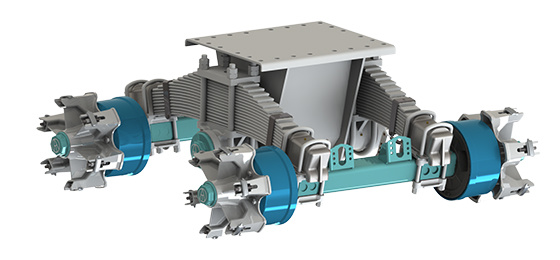

| Germany Six Spoke Bogie Specification | ||||||||||||
| Item No. | Capacity（Kg） | Bearing | Track （mm） |
Axle Beam（mm） | Wheel Base （mm） |
Leaf Spring Center Distance （mm） |
Spring Width /QTY（mm） |
Panel Dimension（mm） | Brake Size（mm） | Wheel Fixing | Studs（mm） | Recommend Wheel Rim |
| AT24DXS1-00 | 24000 | 33213 33118 |
1840 | □150 | 1400 | 900 | 90×18 | 980×700×12 | Ø420×200 | Ø335 | 6-M20×2 | 8.50V-24 147-24 |
| AT24DXS2-00 | 24000 | 33213 33118 |
1840 | □150 | 1400 | 980 | 90×18 | 1060×700×12 | Ø420×200 | Ø335 | 6-M20×2 | 8.50V-24 147-24 |
| AT28DXS1-00 | 28000 | 33215 32219 |
1840 | □150 | 1550 | 900 | 120×19 | 980×800×12 | Ø420×200 | Ø335 | 6-M20×2 | 8.50V-24 147-24 |
| AT32DXS1-00 | 32000 | 32314 32222 |
1850 | □150 | 1550 | 900 | 120×17 | 980×800×12 | Ø420×200 | Ø335 | 6-M20×2 | 8.50V-24 147-24 |
